Разновидности и размеры кабель-каналов для электропроводки
Идеальным решением служат кабель-каналы — специальные короба, предназначенные для компактного и безопасного размещения проводов. Они позволяют не только упорядочить коммуникации, но и повысить пожарную безопасность помещения.
В отличие от открытых лотков, кабель-каналы имеют съёмную крышку, которая полностью закрывает проводку. Это не только защищает кабели от механических повреждений, но и упрощает доступ для последующего обслуживания. В продаже представлены изделия разных форм, размеров и расцветок, что позволяет подобрать оптимальный вариант для любого интерьера — от квартиры до производственного помещения.
Материалы кабель-каналов
В зависимости от условий эксплуатации применяются следующие материалы:
- Пластик (ПВХ): Наиболее универсальный и доступный вариант. Устойчив к коррозии, прост в монтаже, хорошо сочетается с интерьером. Однако не рекомендуется использовать в местах с высокой температурой или на открытом воздухе без защиты от ультрафиолета.
- Алюминий: Прочный, лёгкий, устойчивый к механическим воздействиям и температурным колебаниям. Используется преимущественно в административных и технических помещениях.
- Нержавеющая сталь: Предназначена для промышленных объектов с повышенными требованиями к прочности и пожарной безопасности. Особенно актуальна в химических и пищевых производствах.
- Гибкие пластики и полимеры: Применяются в гибких каналах, рассчитанных на движение и изгиб.
Классификация по назначению и конструкции

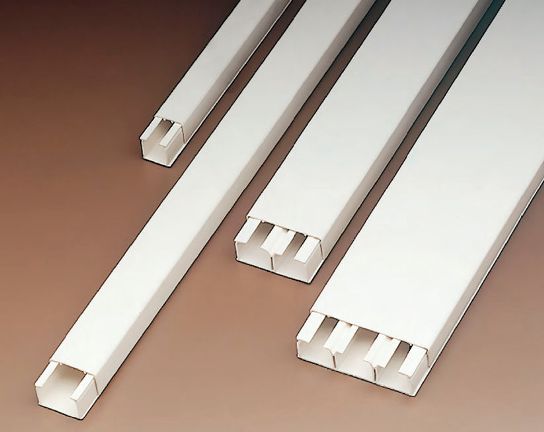

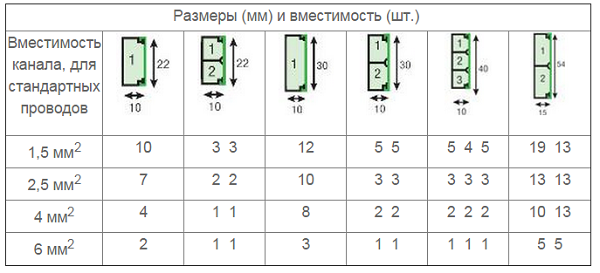

1. Мини-каналы из ПВХ
Предназначены для прокладки слаботочных и информационных кабелей. Часто применяются в жилых помещениях для подключения сетевых устройств, ТВ, аудиосистем, светодиодной подсветки.

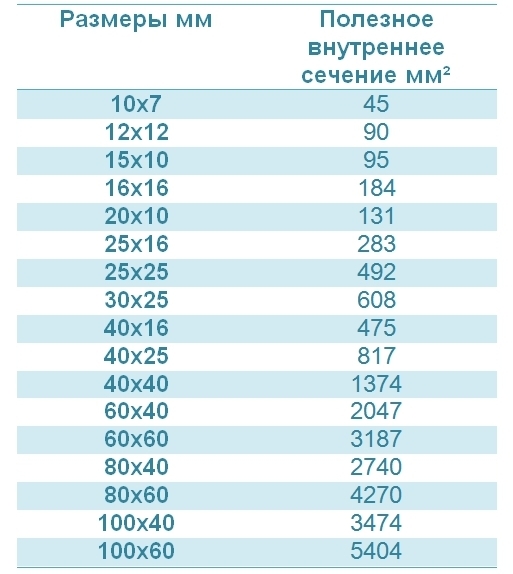

Размеры (высота × ширина): от 10×7 мм до 60×100 мм.
Цвет — чаще всего белый, серый или под дерево.

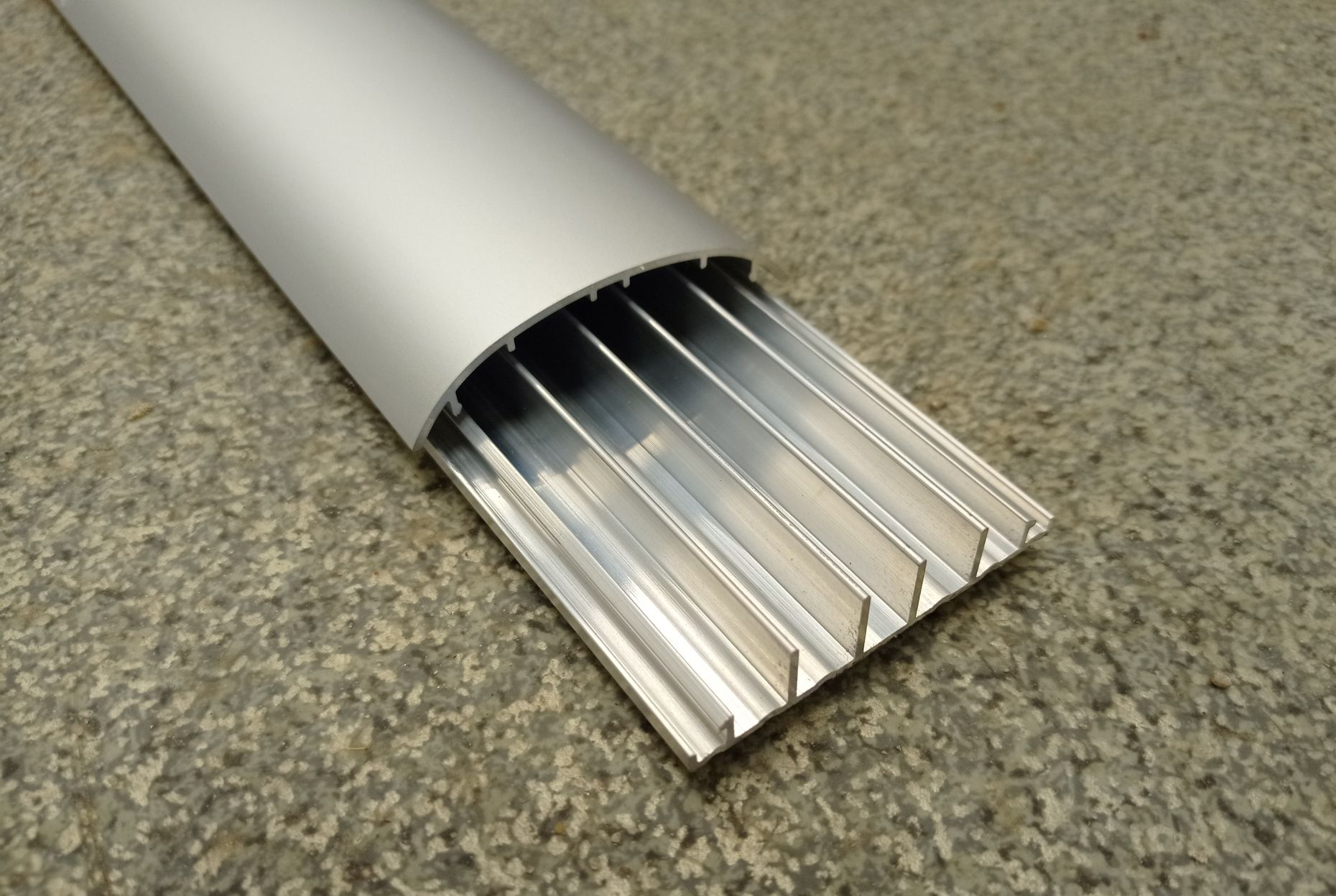

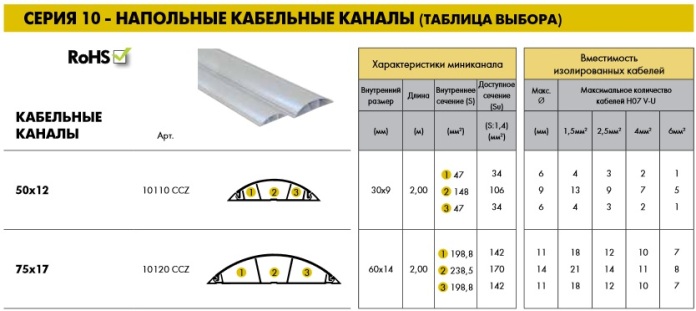

2. Напольные кабель-каналы
Используются для прокладки проводов по полу, например от розетки к рабочему месту. Обладают скруглённой формой, чтобы минимизировать риск споткнуться.
Размеры: от 10 до 60 мм по высоте и от 20 до 100 мм по ширине.

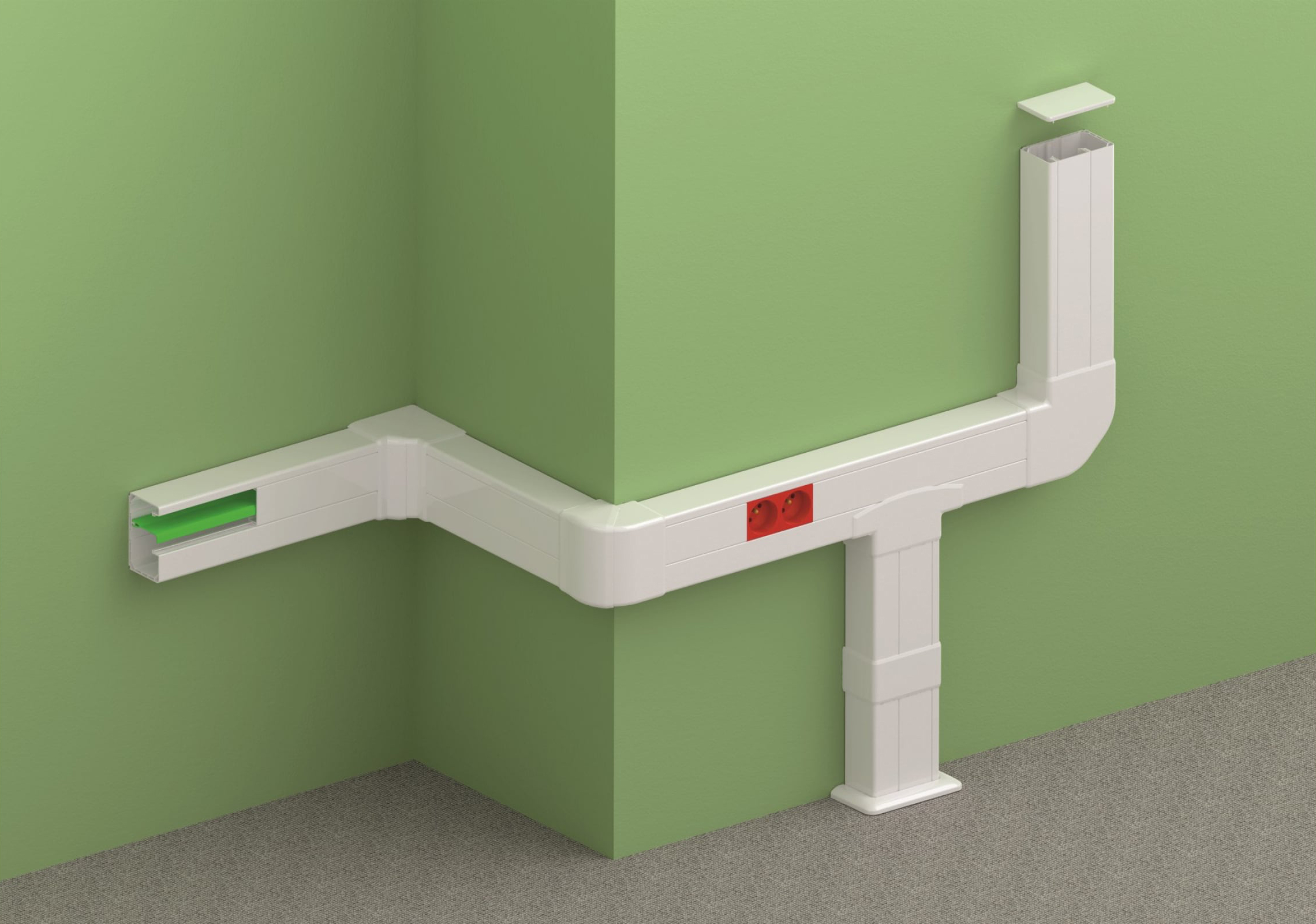

3. Парапетные (магистральные)
Позволяют создавать разветвлённые трассы с поворотами и ответвлениями. Отличаются модульной конструкцией.
Типовые сечения: 80×40 мм, 100×50 мм, 120×60 мм.
Цвет: от белого и серого до "под дерево".
4. Плинтусные кабель-каналы
Объединяют функции декоративного плинтуса и монтажного короба. Чаще всего применяются в жилых помещениях.
Размеры соответствуют классическим плинтусам — от 40 до 80 мм по высоте. Есть модели с несколькими кабельными отсеками.

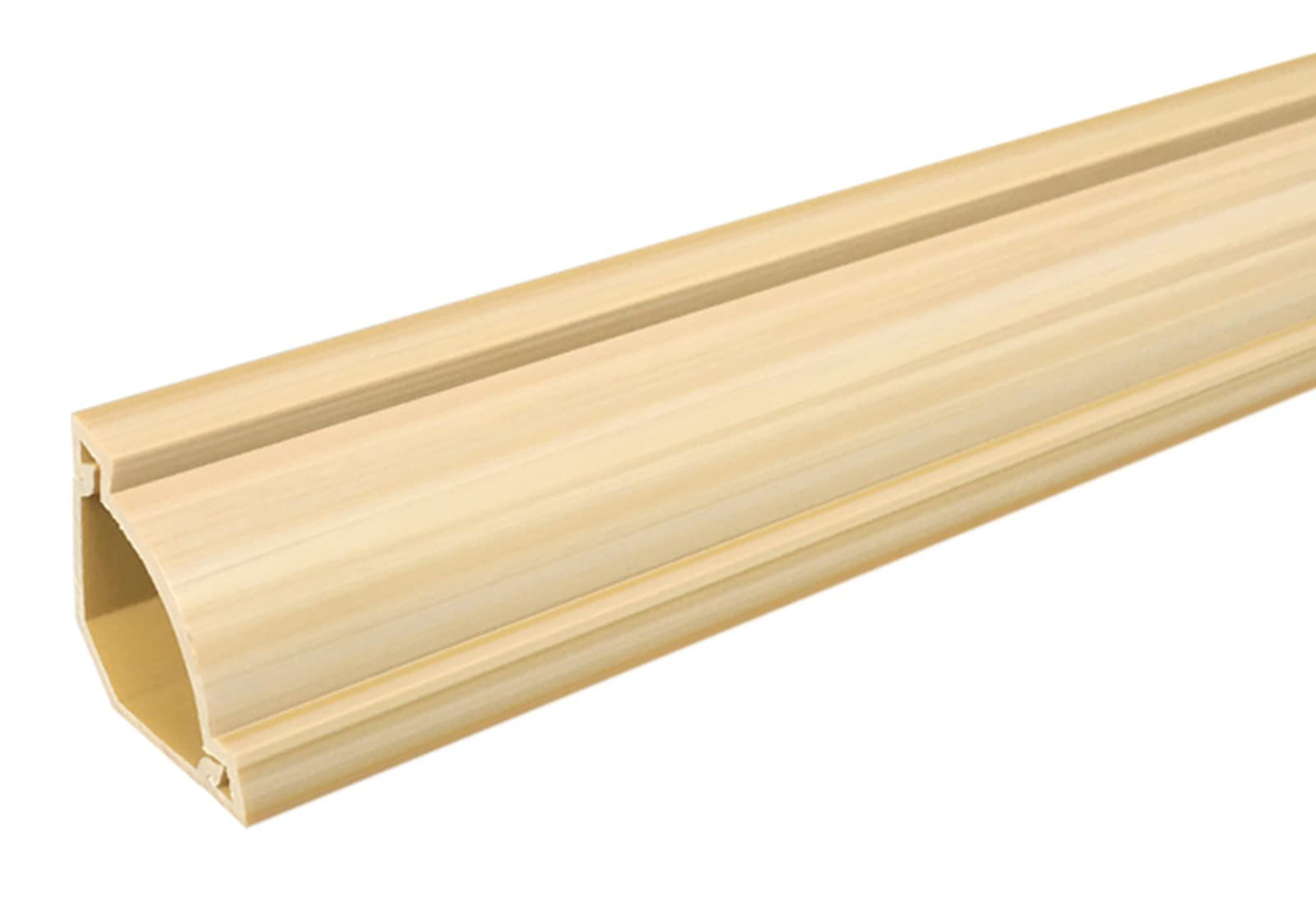

5. Угловые каналы
Монтаж проводится вдоль потолка. Имеют треугольное сечение и незаметно вписываются в интерьер.
Габариты: длина сторон — 20–40 мм.
Изготавливаются преимущественно из белого ПВХ.

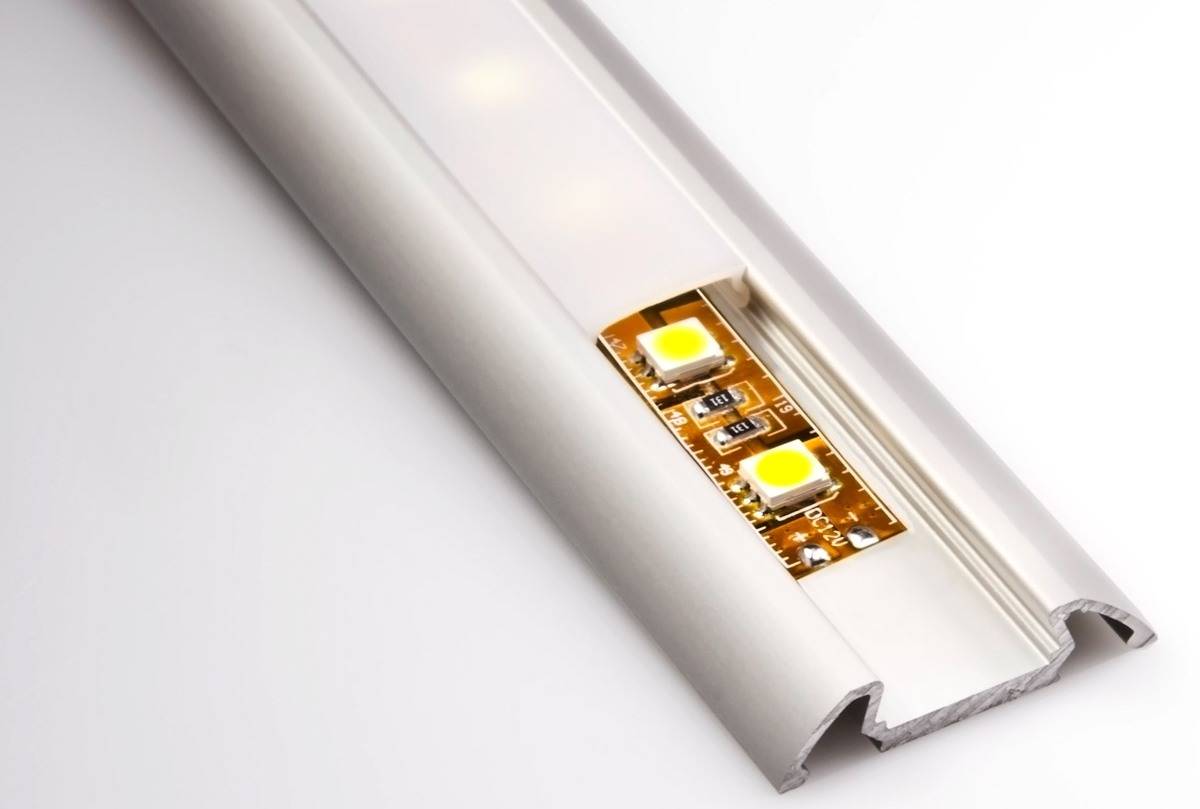

6. Прозрачные каналы
Идеальны для установки светодиодных лент. Защищают ленту от пыли, влаги и механических повреждений.
Ширина прозрачной крышки: от 5 до 20 мм.

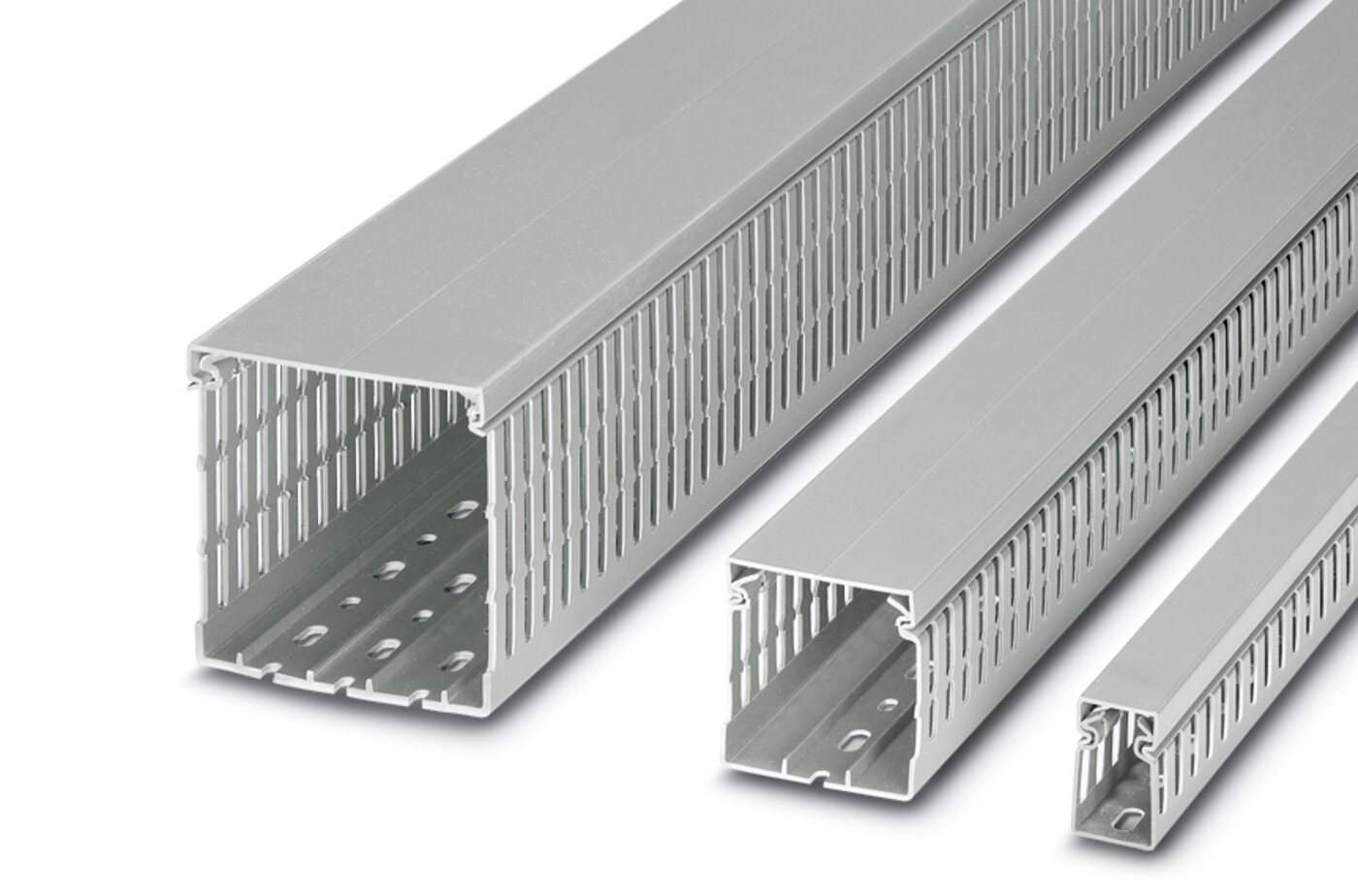

7. Перфорированные ПВХ-каналы
Используются в электрощитах и технических шкафах. Отверстия обеспечивают вентиляцию и охлаждение.
Размеры: 25–100 мм по ширине, аналогично по высоте.

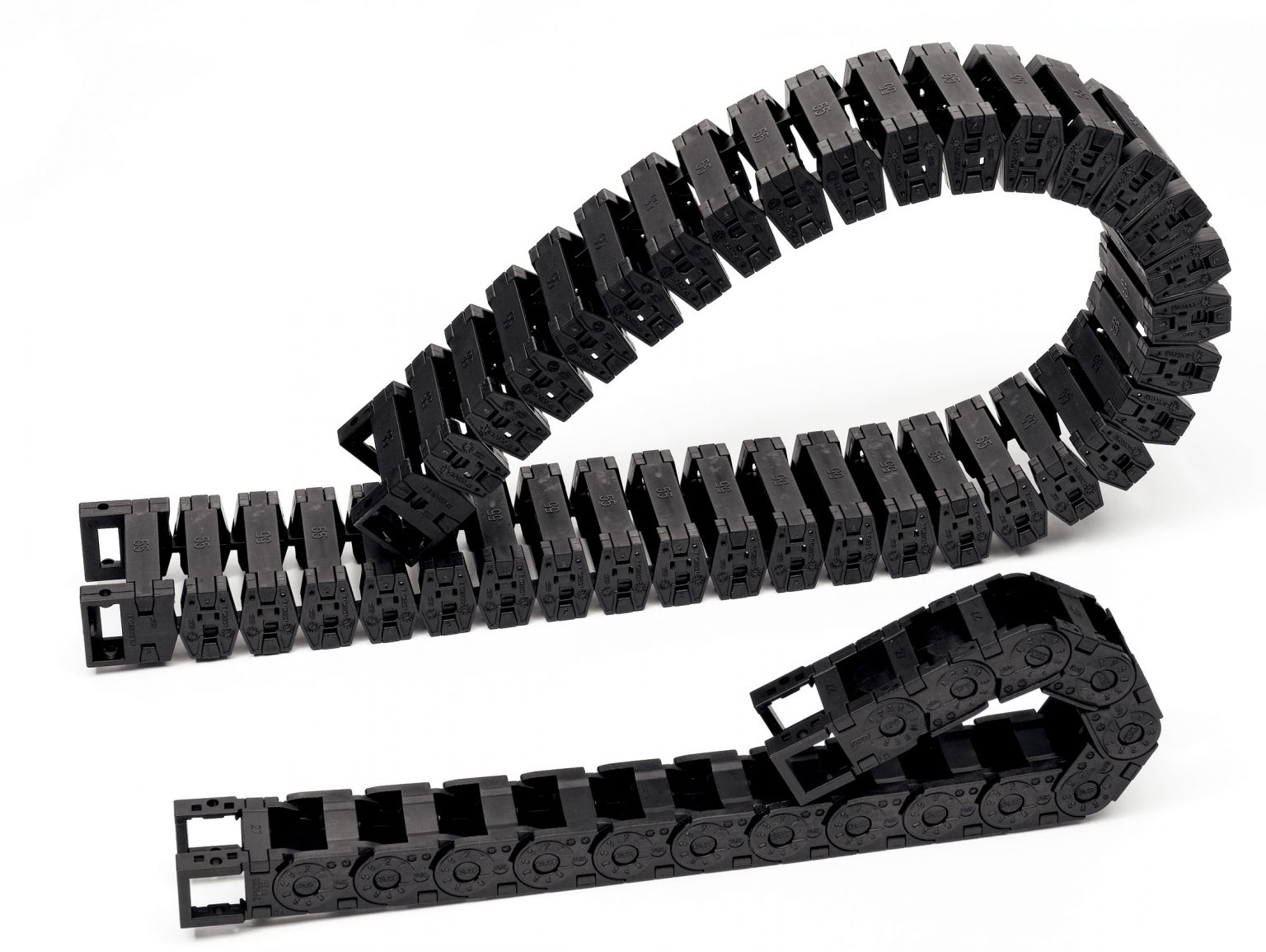

8. Гибкие кабель-каналы
Состоят из звеньев и предназначены для подвижных соединений, как правило, на производстве.
Размеры: высота — от 20 до 50 мм, ширина — 50–250 мм.

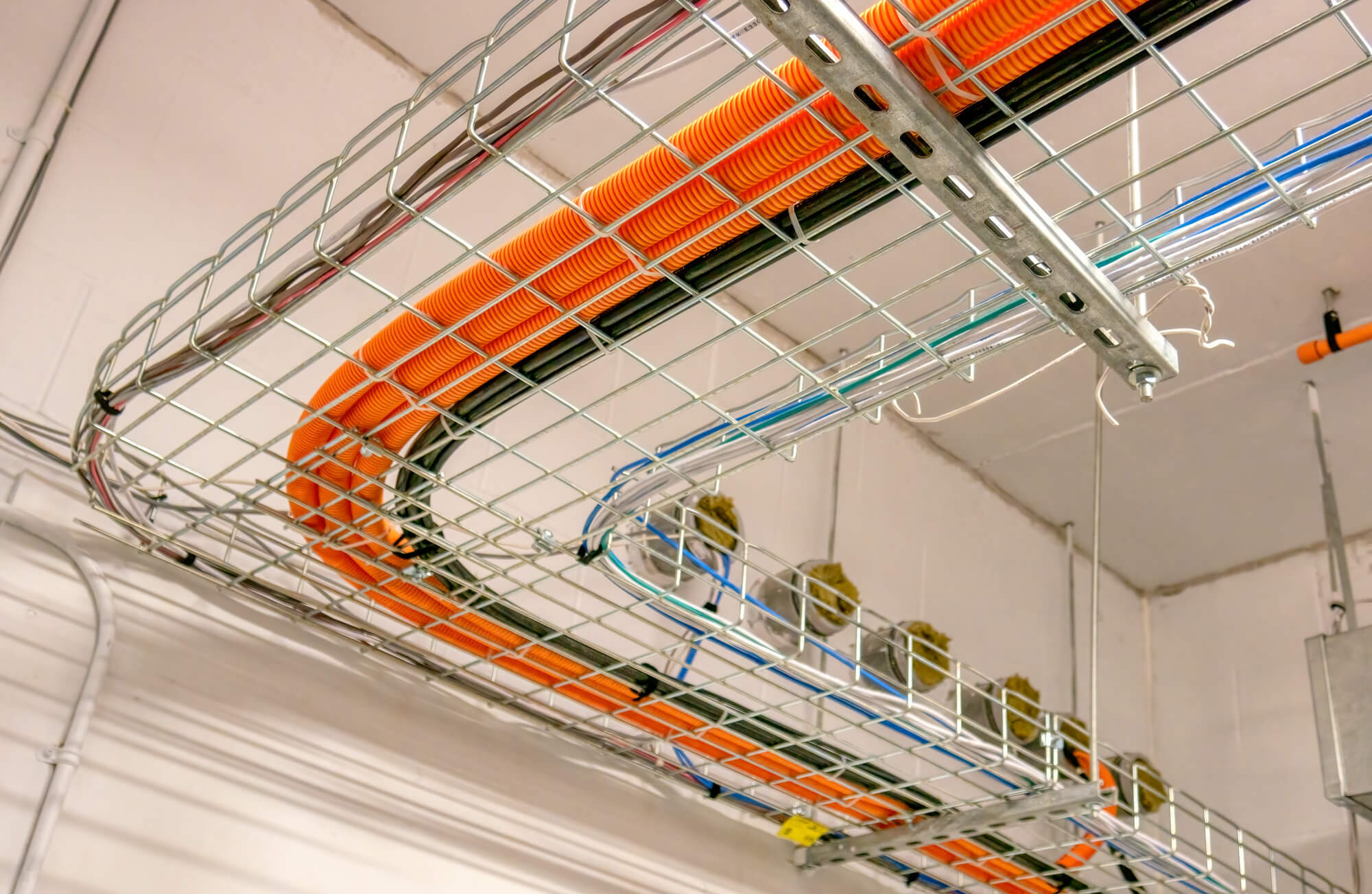

9. Проволочные и лестничные
Хотя технически это кабельные лотки, часто используются как альтернатива закрытым каналам. Отличаются отличной вентиляцией, лёгкостью и высокой прочностью. Применяются в складах, технических зонах, подвалах.
Монтаж и аксессуары
К кабель-каналам прилагаются вспомогательные элементы:
- Углы и повороты - внутренние, внешние, плоские.
- Разветвители - для создания Т-образных и крестовидных соединений.
- Заглушки - для закрытия торцов.
- Соединители - для состыковки прямых участков.
- Клипсы и направляющие - для удержания проводов внутри канала.
Монтаж чаще всего производится с помощью дюбелей или саморезов. Некоторые модели имеют клейкую основу. Перед креплением необходимо обезжирить поверхность.
Стандарты и сертификация
При выборе кабель-канала стоит учитывать соблюдение ГОСТов и норм пожарной безопасности:
- ГОСТ Р 53315-2009 — общие требования к лоткам и каналам.
- ГОСТ 14254 — степень защиты IP.
- ГОСТ 30244-94 — группа горючести материалов.
- Также учитываются классы нагрузки, устойчивость к ультрафиолету, химическим веществам и механическому воздействию.
Практические советы по выбору
- Для жилых помещений: подойдут ПВХ-каналы с аккуратным дизайном, особенно плинтусные и угловые.
- Для офиса: выбирайте напольные и парапетные каналы — они обеспечивают безопасность и быстрый доступ.
- Для производства: используйте металлические, перфорированные или проволочные каналы.
- Для декора: прозрачные каналы с LED-подсветкой создают современное оформление.
- Для мобильных систем: гибкие кабель-каналы необходимы при постоянной подвижности проводки.
Заключение
Кабель-каналы - это не просто способ скрыть провода. Это инструмент системного подхода к электромонтажу: аккуратного, безопасного и технически грамотного. От выбора типа канала зависят удобство обслуживания, долговечность проводки и общий внешний вид помещения.
Разнообразие решений - от декоративных плинтусов до промышленных металлических лотков - позволяет гибко подходить к каждой задаче. Грамотно подобранный и установленный кабель-канал не только продлевает срок службы коммуникаций, но и делает пространство более организованным.
