Кабель АВБбШв: надёжное решение для силовых сетей и промышленных систем

Его ключевыми характеристиками являются прочность, устойчивость к агрессивной внешней среде, высокая степень защиты и доступность. Благодаря сочетанию всех этих качеств, кабель АВБбШв уверенно удерживает позиции на рынке в течение десятилетий.

ОБЛАСТЬ ПРИМЕНЕНИЯ И НАЗНАЧЕНИЕ

АВБбШв предназначен для передачи электроэнергии в распределительных электрических сетях напряжением 0,66 и 1 кВ с частотой 50 Гц. Также он может быть использован для передачи постоянного тока, при этом допустимое напряжение увеличивается в 2,4 раза. Применяется в стационарных установках, питающих системах зданий, объектах промышленного назначения, а также в условиях повышенной влажности, пыли и перепадов температур. Использование алюминиевых жил снижает вес и стоимость кабеля, делая его особенно привлекательным для масштабных проектов.

Данный кабель применяют в:

• жилом и промышленном строительстве;
• электроснабжении загородных объектов;
• кабельных коллекторах и тоннелях;
• электростанциях и трансформаторных подстанциях;
• местах с ограниченным доступом, где необходима высокая надёжность кабельной трассы;
• промышленных зонах с агрессивной атмосферой (газовые и химические выбросы).

Дополнительно кабель используют в энергетическом машиностроении, при монтаже распределительных шкафов и щитов, на объектах транспорта (в том числе в метро и железнодорожной инфраструктуре), где важны безопасность, долговечность и экономическая эффективность.

ДЕТАЛИ МАРКИРОВКИ И СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ

Маркировка АВБбШв указывает на конструктивные и эксплуатационные особенности кабеля:

"А" - алюминий как токопроводящий материал, лёгкий и недорогой;

"В" - изоляция из ПВХ-пластиката, защищающая от пробоя;

"Б" - защитная броня из оцинкованных стальных лент;

"б" - отсутствие подушки под бронёй, конструкция упрощена;

"Шв" - шланг из выдавленного ПВХ, герметизирующий внешнюю оболочку.

Варианты исполнения:

• АВБбШв-ХЛ — предназначен для экстремально низких температур до -60°C;
• АВБбШв-Т — стойкость к тропическому климату, защита от плесени и грибков;
• АВБбШв-LS — оболочка с пониженной дымообразующей способностью и нераспространяющая горение.

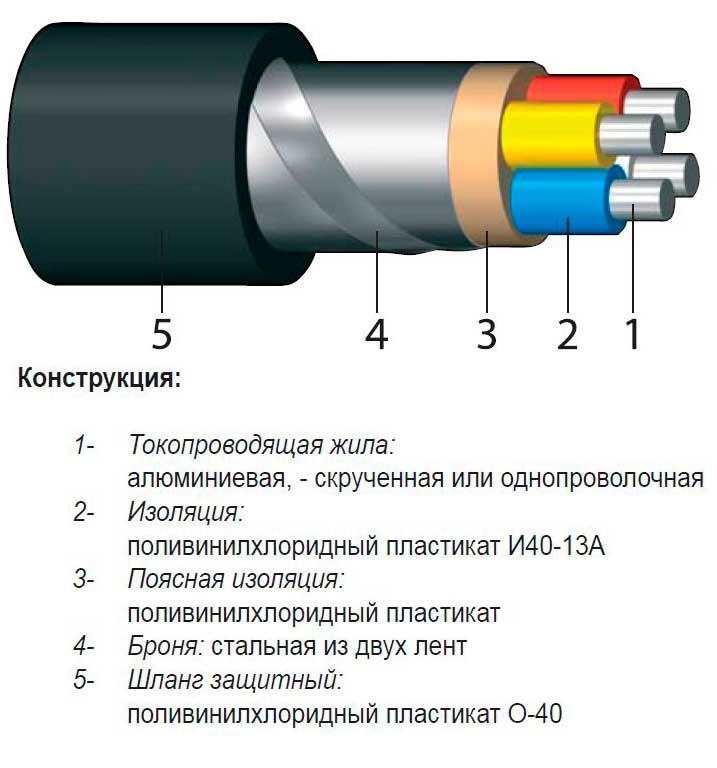

КОНСТРУКЦИЯ И СОСТАВ ЭЛЕМЕНТОВ

Кабель состоит из следующих компонентов:

1. Алюминиевые жилы - от одной до пяти, однопроволочные или многопроволочные, круглого или секторного сечения;
2. Индивидуальная изоляция из поливинилхлорида - устойчива к нагреву, не поддерживает горение;
3. Заполнитель между жилами - из ПВХ или невулканизированной резины, создающий ровный цилиндр;
4.  Скрутка - изолированные жилы скручены в сердечник;
5. Общая изоляция сердечника - дополнительная оболочка из ПВХ;
6. Броня - две витые оцинкованные стальные ленты;
7. Наружный защитный шланг - из ПВХ, обеспечивает влагостойкость и герметичность.

Для удобства монтажа применяются цветовые метки жил: ноль - светло-синий, заземление - зелёно-жёлтый. При больших сечениях (>70 мм²) - цифровая идентификация жил.

РАСШИРЕННЫЕ ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

• Номинальное напряжение: 0,66 или 1 кВ (AC);
• Частота: 50 Гц;
• Напряжение DC: до 1,58 и 2,4 кВ;
• Сопротивление жил: от 0,46 Ом/км;
• Электрическая прочность изоляции: не менее 2,5 МОм/км;
• Радиус изгиба: от 7,5 до 10 диаметров;
• Температура прокладки: от -15°C (при прогреве — ниже);
• Температура эксплуатации: от -50°C до +50°C;
• Рабочая температура жил: до +70°C, при перегрузке — +90°C;
• Допустимый нагрев при КЗ: до +140°C;
• Предел термостойкости без воспламенения: до +350°C;
• Пожарная безопасность: класс О1.8.2.5.4;
• Прочность изоляции на разрыв: от 12,5 Н/мм;
• Удлинение при разрыве: свыше 150%;
• Гарантийный срок — минимум 5 лет;
• Срок службы — до 30 лет при нормальных условиях.

ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ:

• Устойчив к радиационному и УФ-излучению (в защищённой прокладке);
• Устойчив к вибрации, воздействию грибков и бактерий;
• Не боится постоянной высокой влажности (до 98% при +35°C);
• Допускается монтаж на высоте до 4300 м.

УСЛОВИЯ И СПОСОБЫ УКЛАДКИ

Кабель может прокладываться:

• в земле, включая агрессивные, заболоченные и каменистые грунты;
• в кабельных эстакадах и каналах;
• в тоннелях, шахтах и колодцах;
• в пресноводных водоёмах при соблюдении герметичности;
• по вертикали в стальных трубах;
• на улице — при наличии дополнительной защиты или брони.

Важно соблюдать допустимые усилия при натяжении и изгибе, особенно в холодный период. При одиночной прокладке LS-исполнения возможно использование в зонах с повышенной пожароопасностью, включая категории П-I и П-II.

АВАРИЙНЫЕ РЕЖИМЫ

При аварийных режимах (перегрузка, короткое замыкание), кабель выдерживает нагрев до +90°C в течение 8 часов, а общий суммарный срок эксплуатации в таком режиме не должен превышать 1000 часов. При превышении этих параметров возможна деградация изоляции.

СРАВНЕНИЕ С АНАЛОГАМИ

Кабели с медными жилами превосходят по проводимости, но значительно дороже. Стоимость прокладки 1 км трассы на основе меди может быть в 3–4 раза выше. Поэтому при ограниченном бюджете, но высокой требуемой надёжности, выбор в пользу АВБбШв — это разумное решение.

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ НА ПРАКТИКЕ:

• В электроснабжении цехов машиностроения и металлургии;
• В системах резервного питания больниц и административных зданий;
• В объектах водоотведения и канализации;
• На промышленных насосных станциях и электрокотельных;
• На крупных строительных объектах, где необходима мощная временная линия.

ЗАКЛЮЧЕНИЕ

АВБбШв - это проверенное временем кабельное решение, способное эффективно функционировать в самых разнообразных условиях. Его конструкция защищает от коррозии, влаги, механических повреждений и огня. Благодаря надёжности, универсальности и доступности, кабель АВБбШв остаётся одним из наиболее востребованных вариантов на рынке электротехнической продукции, особенно в сегменте среднего напряжения.
