Аббревиатуры при обозначении сечения кабеля: "ож", "мн", "ок", "ос", "мс"

При выборе кабельной продукции - как медной, так и алюминиевой - необходимо строго ориентироваться на требования ГОСТ Р 53769-2010. Этот документ регламентирует правила маркировки кабелей с пластмассовой изоляцией для номинальных напряжений 0,66–1 кВ и 3 кВ. В маркировке указываются не только основные параметры, но и специальные буквенные сокращения, позволяющие определить конструкцию жил. Именно такие обозначения, как "ож", "мн", "ок", "ос" и "мс", дают полное представление о типе кабеля, его назначении и эксплуатационных возможностях.

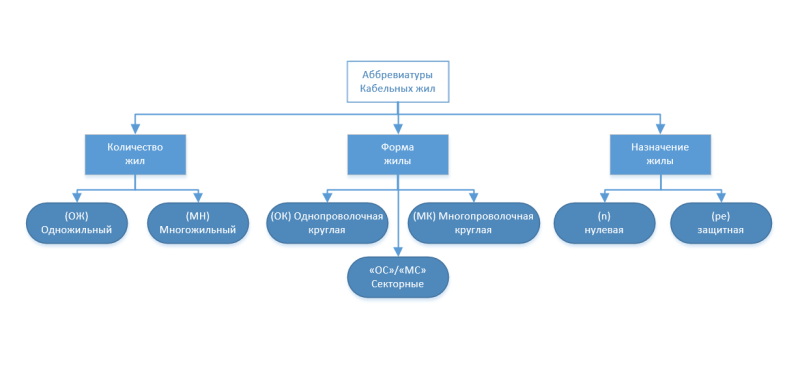

Что означают аббревиатуры?

• "ож" - одножильная конструкция. В этом случае проводник состоит из единственной токопроводящей жилы, что делает кабель более жестким и устойчивым к механическим нагрузкам.
• "мн" или "мж" - многожильный проводник. Здесь несколько жил скручены между собой и имеют общую изоляцию, что повышает гибкость изделия.
• "ок" - однопроволочная круглая жила.
• "мк" - многопроволочная круглая жила.
• "ос" и "мс" - секторная жила (однопроволочная или многопроволочная соответственно).

Благодаря такому обозначению специалист сразу понимает, с каким типом кабеля он имеет дело, что позволяет избежать ошибок при монтаже.

Почему важно учитывать тип жилы?

Разница между одно- и многожильными кабелями имеет практическое значение:

• Одножильный кабель ("ож") обладает большей механической прочностью, но его монтаж сложнее, особенно если требуется прокладка на изгибах или в ограниченном пространстве.
• Многожильные кабели ("мн") отличаются высокой гибкостью, легко укладываются в коробах и гофре, устойчивы к многократным изгибам. Это удобно при подключении оборудования, где провод часто подвергается движению или вибрациям.
• Круглые жилы ("ок", "мк") применяются чаще всего в бытовой и промышленной проводке, так как они универсальны и удобны в монтаже.
• Секторные жилы ("ос", "мс") используются в кабелях большого сечения, так как такая форма позволяет уменьшить общий диаметр кабеля и рационально распределить жилы в оболочке.

Преимущества многожильных жил

Кабели с многожильным исполнением находят широкое применение благодаря ряду преимуществ:

• высокая гибкость и простота укладки;
• возможность прокладки в условиях ограниченного пространства;
• равномерное распределение электрического тока;
• снижение риска перегрева проводника.

Тем не менее, такие кабели стоят дороже, чем одножильные, что следует учитывать при проектировании электросетей. Кроме того, в цепях высокой частоты они могут работать менее эффективно из-за поверхностного эффекта (скин-эффекта), когда ток распределяется по внешнему слою проводника.

Дополнительные обозначения в маркировке

При выборе кабеля важно обращать внимание не только на обозначение жил, но и на дополнительные маркировки. Например:

• (n) — указывает на нулевую жилу с синей изоляцией;
• (n,pe) — наличие нулевой и защитной жилы. В этом случае защитная жила имеет желто-зеленую окраску.

Такая маркировка позволяет электрикам безошибочно подключать кабель, соблюдать правила ПУЭ и гарантировать безопасность эксплуатации сети.

Почему стоит тщательно изучать маркировку?

Маркировка кабеля содержит в себе гораздо больше информации, чем кажется на первый взгляд. По ней можно определить:

• материал жил (медь или алюминий),
• форму и количество жил,
• вид изоляции,
• назначение и условия применения кабеля.

Например, кабель с обозначением "ВВГнг-LS 3x2,5 ож" будет означать, что это кабель с медными однопроволочными жилами сечением 2,5 мм², в изоляции из ПВХ, с оболочкой, не поддерживающей горение и с низким дымовыделением.

Таким образом, правильное понимание буквенных сокращений позволяет не только грамотно выбрать кабель, но и избежать аварийных ситуаций, связанных с перегревом, неправильным подключением или несоответствием условий эксплуатации.

Итоги

Аббревиатуры "ож", "мн", "ок", "ос" и "мс" — это не просто условные обозначения, а ключ к правильной идентификации кабеля. Они помогают выбрать проводник, соответствующий требованиям конкретного объекта, обеспечить надежность электрической сети и продлить срок службы оборудования.
