Виды, особенности и различия (СИП) самонесущих изолированных проводов

Электроснабжение в современном мире требует надёжных, безопасных и долговечных решений. Переход от незащищённых воздушных линий с голыми проводами к самонесущим изолированным проводам (СИП) стал одним из наиболее значимых шагов в развитии систем энергоснабжения. Это обусловлено необходимостью повышения надёжности, устойчивости к климатическим условиям, а также минимизации рисков коротких замыканий и утечек тока. Сегодня СИП применяется как в городских распределительных сетях, так и в сельских районах, где особенно важно обеспечить простоту монтажа и устойчивость к внешним воздействиям.

СИП представляет собой изолированный провод, рассчитанный на передачу и распределение электрической энергии в воздушных сетях. Он получил широкое распространение благодаря своей способности выдерживать механические нагрузки без дополнительных опор. Это делает его особенно удобным для прокладки по улицам, вдоль фасадов зданий, а также на территории частных владений и промышленных объектов.

Ключевые преимущества СИП:

• Устойчивость к атмосферным и механическим воздействиям (снег, дождь, ветер, обледенение)
• Повышенный уровень электрической и пожарной безопасности
• Возможность прокладки вблизи деревьев и зданий без риска замыканий
• Экономия на опорах, арматуре и обслуживании благодаря самонесущей конструкции
• Увеличенный срок службы при минимальном техническом обслуживании
• Возможность установки без отключения потребителей (технология под напряжением)
• Снижение вероятности хищений электрической энергии (из-за сложности подключения к изолированным проводам)

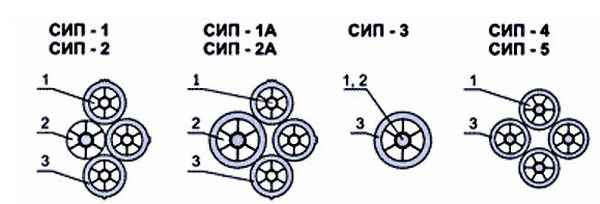

Основные марки проводов СИП

Маркировка проводов СИП позволяет точно определить их конструкцию и назначение. Основные элементы обозначения — это тип (СИП-1, СИП-2 и т.д.), количество токопроводящих жил и их номинальное сечение. В некоторых случаях добавляются буквенные индексы, обозначающие наличие изоляции на нулевой жиле или применение усиленных материалов.

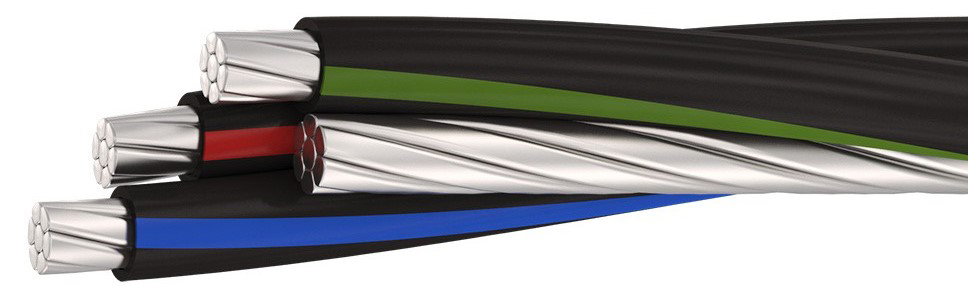

СИП-1 и СИП-1А

СИП-1 — классический четырёхжильный самонесущий изолированный провод. Его конструкция предусматривает три фазные алюминиевые жилы с полиэтиленовой изоляцией и одну несущую нулевую жилу без изоляции. Внутри нулевой жилы расположен стальной сердечник, обеспечивающий прочность на разрыв.

В модификации СИП-1А нулевая жила также имеет изоляцию, что повышает общую электрическую безопасность и снижает риск пробоя на землю.

Технические характеристики:

• Класс напряжения: до 0,66/1 кВ
• Сечение жил: 16–120 мм²
• Рабочая температура: от -60 до +50 °С
• Допустимый нагрев: до +70 °С
• Радиус изгиба при монтаже: не менее 10 диаметров
• Срок службы: до 40 лет

Применение: электроснабжение жилых домов, дачных участков, административных зданий. Используется для ответвлений от ВЛ и для прокладки по фасадам.

Норматив: ГОСТ Р 52373-2005

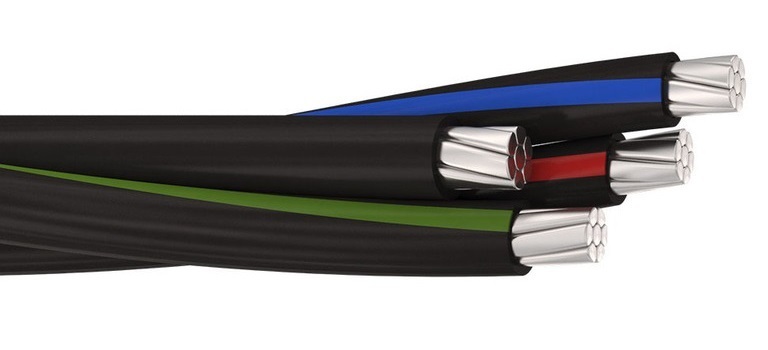

СИП-2 и СИП-2А

СИП-2А отличается использованием сшитого полиэтилена (XLPE), что позволяет эксплуатировать провод при более высоких температурах и в условиях интенсивного солнечного излучения.

Технические характеристики:

• Напряжение: до 0,66/1 кВ
• Сечение: 16–120 мм²
• Температура эксплуатации: от -60 до +50 °С
• Кратковременный перегрев: до +90 °С
• Радиус изгиба: от 10 диаметров

Область применения: распределительные сети низкого напряжения, подключения к жилым домам, промышленным объектам и объектам сельского хозяйства.

Норматив: ПУЭ, глава 2.4, п. 2.4.27

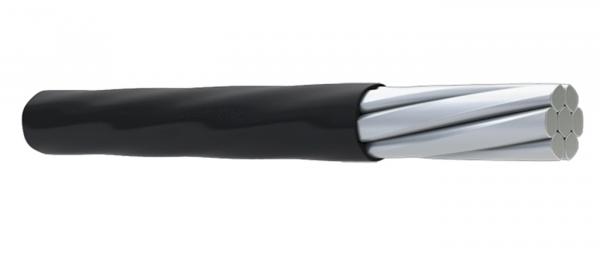

СИП-3

СИП-3 — это одножильный провод повышенной прочности, предназначенный для ЛЭП среднего и высокого напряжения. Основу составляет стальной сердечник, поверх которого наложена алюминиевая токопроводящая жила и изоляция из сшитого полиэтилена.

Характеристики:

• Рабочее напряжение: от 6 до 35 кВ
• Сечение: 35–240 мм²
• Изоляция: XLPE с УФ-стабилизатором
• Температура: -60…+50 °С
• Допустимый нагрев: до +70 °С
• Радиус изгиба: 10 диаметров

Применение: применяется в межпоселковых ЛЭП, для подключения к трансформаторным подстанциям, в сетях повышенной мощности.

Норматив: ТУ 16.К71-310-98

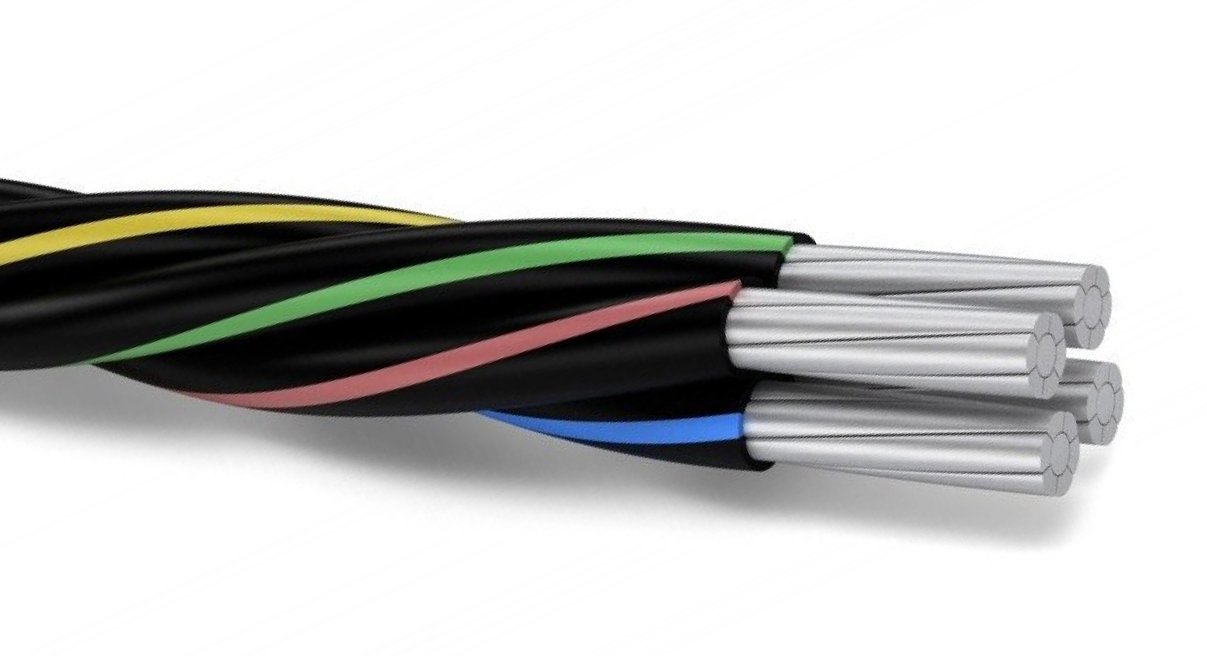

СИП-4 и СИП-4Н

СИП-4 не имеет несущей нулевой жилы, что делает его менее устойчивым к механическим нагрузкам, но более компактным. Содержит от двух до четырёх алюминиевых жил с термопластичной изоляцией. Версия СИП-4Н использует прочный алюминиевый сплав.

Технические параметры:

• Напряжение: до 1 кВ
• Сечение: 16–120 мм²
• Температура эксплуатации: от -60 до +50 °С
• Нагрев до: +90 °С
• Радиус изгиба: от 10 диаметров

Применение: ввод в здания, внутридомовые линии, освещение улиц, промышленные площадки.

Особенности: рекомендуется использовать при наличии дополнительной механической поддержки (трос или тросовая арматура).

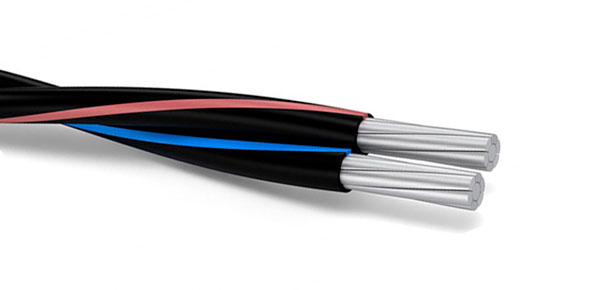

СИП-5 и СИП-5Н

Это упрощённый вариант провода без несущей жилы, содержащий две и более изолированных алюминиевых жилы. СИП-5Н выполнен из алюминиевого сплава, устойчивого к излому. Изоляция — сшитый полиэтилен (XLPE).

Характеристики:

• Напряжение: до 1 кВ
• Сечение: 16–120 мм²
• Максимальный нагрев: до +90 °С
• Температура: -60…+50 °С
• Радиус изгиба: от 10 диаметров

Область применения: прокладка внутри участков, по фасадам зданий, монтаж освещения, подключение бытовых объектов.

Как выбрать СИП: ключевые критерии

1. Назначение и нагрузка.
• Для частных и садовых домов: СИП-2, СИП-4, СИП-5
• Для промышленных объектов и административных зданий: СИП-1А, СИП-2А
• Для магистральных ЛЭП: СИП-3
2. Климатические условия эксплуатации.
• Повышенные температуры, ультрафиолет: СИП-2А, СИП-5 (XLPE)
• Холодный климат: подходят все виды СИП, рассчитанные до -60 °С
3. Тип прокладки и конструктивные особенности.
• Для открытой прокладки: СИП-1, СИП-2
• Для фасадного монтажа и ответвлений: СИП-4, СИП-5
4. Соответствие нормативам.
• При проектировании и монтаже необходимо строго следовать требованиям ПУЭ, СП 31-110-2003, ГОСТ Р 52373-2005 и другим техническим регламентам.

Выводы и рекомендации

Самонесущие изолированные провода — это современное, безопасное и технологичное решение для электроснабжения любых объектов. Правильно подобранная марка СИП обеспечивает стабильную подачу электроэнергии, защищает от аварий и упрощает монтаж.

При выборе СИП учитывайте напряжение, длину трассы, условия окружающей среды, способ крепления и бюджет. Наилучшие результаты даёт проектирование, выполненное с участием профильных специалистов. Также не стоит забывать про сертифицированную арматуру и соблюдение монтажных норм.
