Современные магнитные пускатели: устройство, особенности и сферы применения

Электромагнитный пускатель (или контактор) — это электротехнический аппарат, предназначенный для дистанционного управления силовыми цепями, преимущественно в промышленности и энергетике. Он позволяет включать и отключать нагрузку, не прибегая к ручному воздействию, что особенно важно при работе с токами высокой мощности. Несмотря на развитие электронных систем, классические устройства, такие как ПМЛ, остаются широко применимыми благодаря своей надёжности, простоте обслуживания и длительному сроку службы.

Принцип работы магнитного пускателя

Основной задачей пускателя является коммутация мощной нагрузки при помощи управляющего сигнала низкой мощности. Под действием напряжения на катушке создаётся магнитное поле, которое втягивает подвижную часть магнитопровода. Это приводит к замыканию силовых и блок-контактов. После отключения питания возвратная пружина возвращает элементы в исходное положение.

Отличие терминологии важно: в зарубежной литературе пускатель и контактор — синонимы, но в российской практике контактор — это часть пускателя, не включающая дополнительных элементов, таких как тепловое реле.

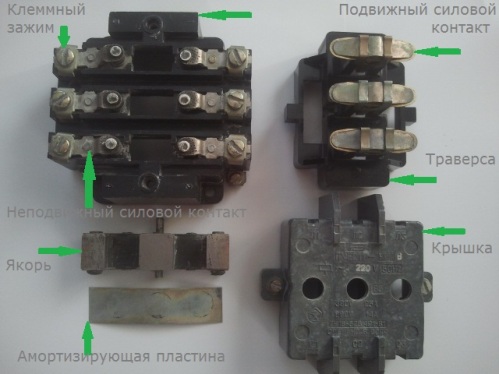

Основные элементы конструкции пускателя

Пускатель обычно состоит из следующих частей:

• Нижняя секция - включает в себя катушку, клеммы для подключения, а также неподвижную часть магнитопровода.

• Верхняя секция - содержит силовые контакты, возвратную пружину, подвижный магнитопровод и, в большинстве моделей, дугогасительную камеру для защиты от искрения.

Силовые контакты замкнуты только при наличии управляющего сигнала. В стандартных пультах управления применяются кнопки без фиксации, что делает необходимым использование схем с самоподхватом — функция, реализуемая с помощью блок-контактов.

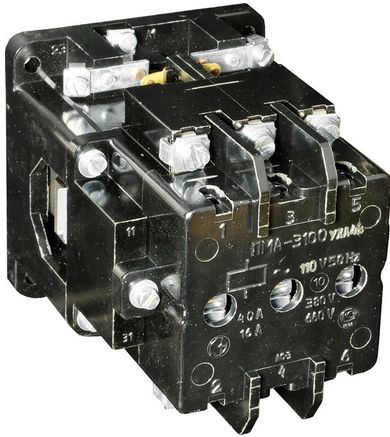

Наследие старых моделей

Советские пускатели до сих пор используются на производстве. Они способны выдерживать перегрузки и обладают высокой ремонтопригодностью. Наличие оригинальных деталей и доступность схем подключения делают их идеальными для тяжёлых условий эксплуатации.

Кроме того, наличие встроенных тепловых реле и других дополнительных модулей позволяет реализовывать сложные схемы управления без дополнительных компонентов. Современные образцы унаследовали от этих устройств механическую надёжность и удобство монтажа.

Конструкция современных моделей

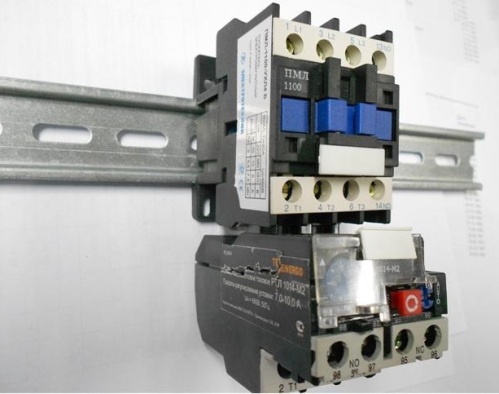

Современные магнитные пускатели имеют модульную структуру и упрощённую маркировку. Обычно на передней панели расположены три пары силовых контактов, промаркированных как 1L1, 3L2, 5L3 (вход), и соответствующие выходы: 2T1, 4T2, 6T3. Такое деление упрощает подключение трёхфазных нагрузок.

Кроме того, выделены вспомогательные контакты — чаще всего это 13NO и 14NO (нормально-открытые), а также 21NC и 22NC (нормально-закрытые). Эти контакты участвуют в формировании логики работы схемы: самоподхват, отключение по аварии, индикация и т. д.

Индикация и ручное управление

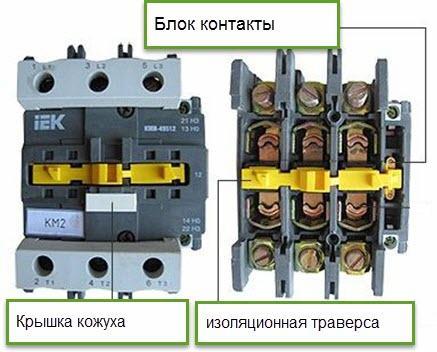

Визуальные индикаторы позволяют оперативно определить, включен пускатель или нет. Чаще всего для этого используется изоляционная траверса. В некоторых моделях допускается ручное включение пускателя путём нажатия на траверсу отвёрткой — такой приём используется при отладке или аварийной ситуации. Важно соблюдать меры безопасности: коммутация высокомощных цепей требует профессионального подхода.

Подключение катушки и её особенности

Катушки бывают на разное напряжение — 24, 110, 220 и 380 В, переменного или постоянного тока. Маркируются клеммы как A1 и A2, где A1 — фаза (или плюс), A2 — ноль (или минус). В некоторых моделях дублирующие клеммы размещены с другой стороны корпуса для удобства монтажа.

Номинальные токи и категории применения

Категории применения определяют, какую нагрузку способен коммутировать пускатель:

• AC-1 — активная нагрузка (нагревательные элементы, лампы);
• AC-3 — индуктивная нагрузка (асинхронные электродвигатели с короткозамкнутым ротором).

При выборе модели нужно учитывать не только номинальный ток, но и характер нагрузки. Например, один и тот же пускатель может выдерживать 25 А при AC-1 и лишь 9 А при AC-3.

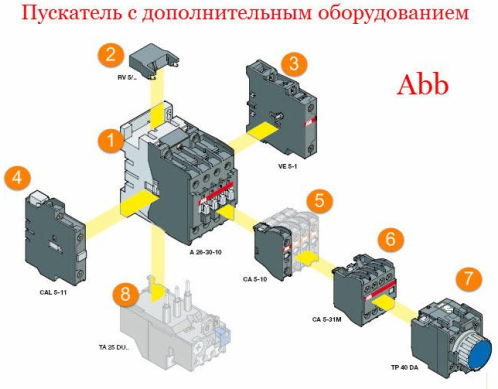

Дополнительные устройства и модули

Современные пускатели можно дооснастить модулями:

• Блоки дополнительных контактов (до 4 пар контактных групп);
• Модули реверсивной блокировки;
• Таймеры включения/выключения;
• Устройства защиты от перенапряжений;
• Модули тепловой защиты (биметаллические или электронные).

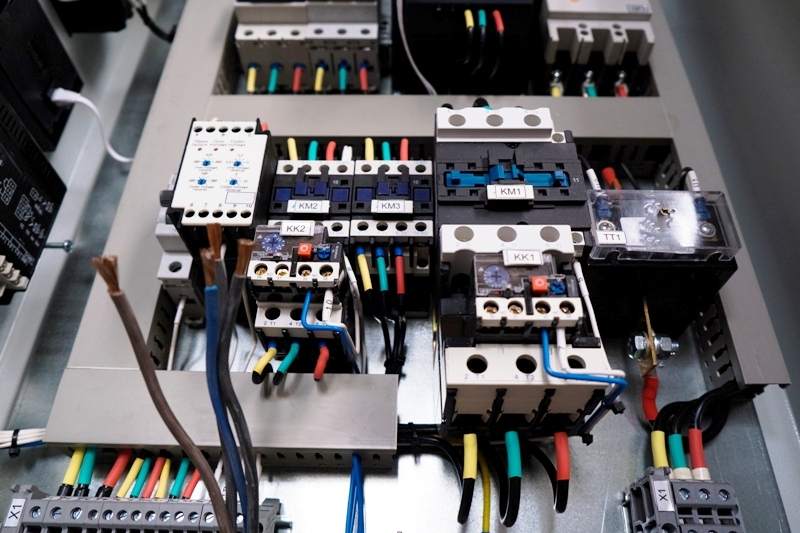

Производители, такие как Schneider Electric, ABB, Siemens, EKF, выпускают линейки модульных решений. Это позволяет собирать сложные схемы с минимальными затратами места в распределительном шкафу.

Кнопочные посты и схемы управления

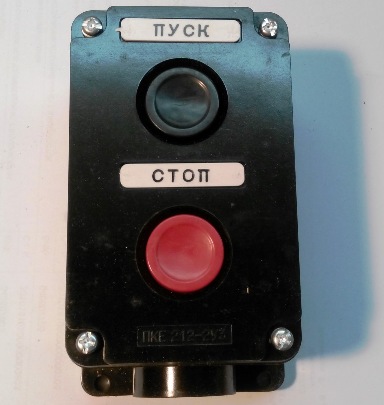

Наиболее распространённые посты управления — это ПКЭ и его аналоги. Они состоят из кнопок «Пуск» и «Стоп». Внутри каждой кнопки находится по две контактные группы — одна NO и одна NC. Схема подключения строится по следующему принципу:

1. Фаза через нормально-закрытый контакт кнопки «Стоп» поступает на нормально-открытый контакт кнопки «Пуск».
2. От кнопки «Пуск» сигнал идёт к катушке пускателя.
3. Параллельно кнопке «Пуск» подключается NO блок-контакт — это схема самоподхвата, удерживающая пускатель во включённом состоянии.

Для реализации реверсивного управления (движение двигателя вперёд и назад) применяются два пускателя и пост с тремя кнопками: «Вперёд», «Назад», «Стоп». Используются блокирующие контакты для исключения одновременного включения обеих катушек.

Практические советы по эксплуатации

1. Всегда проверяйте напряжение катушки перед подключением. Ошибка в выборе может привести к сгоранию устройства.
2. Соблюдайте маркировку и рекомендации производителя. Это упростит работу другим электрикам.
3. Используйте тепловую защиту. Особенно важно при управлении асинхронными двигателями.
4. Периодически проверяйте состояние контактов. Нагар и износ снижают эффективность работы и могут стать причиной перегрева.
5. При построении схем учитывайте пусковые токи. Для двигателей они могут превышать рабочие в 5–7 раз.
