Провод СИП применяется для обслуживания физических лиц и промышленных объектов. Выделяются разновидности провода: СИП-1, СИП-2, СИП-3, СИП-4, СИП-5.
В число стратегических задач в России входит энергосбережение. Это связано со стабилизацией технических условий сетей на уровне современного развития. С увеличением числа потребителей электрической энергии классические линии с оголенными проводами заменяются. Для передачи и распределения электроэнергии в дом используется тип проводов СИП.
Расшифровка:
С – самонесущий провод;
И - изоляционный слой вокруг жил, несущих ток;
П – проводник, покрытый изоляцией.
Провод СИП применяется для обслуживания физических лиц и промышленных объектов. Выделяются разновидности провода, в обозначениях которых используются цифры:
- СИП-1 - представляет четырехжильный провод, с конструктивными особенностями, включающими многопроволочную алюминиевую фазную жилу, проводящую ток, нулевую несущую многопроволочную жилу, изоляционный материал (термопластический полиэтилен LDPE);
- СИП-2 – три однофазных жилы с изолированным нулевым проводником. Для устройства нулевых жил допускается применение проволоки из стали с целью придания конструкции добавочной твердости;
- СИП-3 – это самонесущий проводник с одной изолированной токопроводящей жилой.

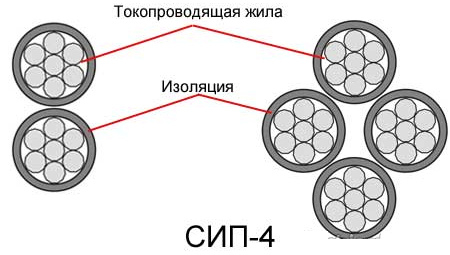

- СИП-4 - у каждой жилы есть пара, отсутствие несущего и нулевого провода, вошло в справочники с 80-х годов прошлого столетия. Список пополнился разработками немецких и шведских инженеров, где несущей функцией наделены все проводники.
- СИП-5 – тождественен СИП-4, но отличается типом изоляции.
Выбирая нужный тип кабеля СИП, нужно учитывать технические характеристики:
- Число жил (от 1 до 4);
- Площадь (от 16 до 240 кв.мм);
- Класс напряжения по категориям - до 1кВ (СИП-1,2,4,5), до 35 кВ (СИП-3);
- Оптимальная температура;
- Допустимое кратковременное нагревание;
- Радиус изгиба.
История возникновения
В начале 50-х годов ХХ века в Финляндии и Франции появились данные типы провода. Эта новинка быстро приобрела большую популярность. Особенность конструкции провода заключалась в том, что в единый жгут были скручены три покрытые изоляционным слоем линейных и еще один несущий проводники. Финская конструкция включала неизолированный несущий проводник, а французская отличалась изоляцией. В настоящее время оба устройства эксплуатируются во всем мире. В России такие линии электропередач появились в 1994 году.
Использование кабеля СИП
Сооружение новых объектов промышленного и социально-культурного назначения, реставрация, обновление старых зданий сопряжено с ростом числа потребителей электрической энергии. Соответственно требуется возведение линий электропередачи с высокими рабочими коэффициентами. Для этих целей используется кабель, соответствующий нормам и потребностям по переносу и распространению тока в силовых электрических сетях, для освещения (напряжение до 1000 В).
Создать сетевые ответвления, проводку к дому или проложить провода по стенам рекомендуется кабелем СИП-4. Прокладка обходится без особых затрат. Изоляция защищает от возникновения короткого замыкания в случае соприкосновения проводов. Позволительно прикреплять к стенам зданий без изоляторов. Монтаж ведется с меньшим количеством опор.
При монтажных работах необходимо учитывать тот фактор, что на провода оказывают воздействие механические нагрузки. Рассчитать прочность можно, зная вес кабеля СИП (величина определяется по таблице). Ведь от его действия создается вертикальная нагрузка. Нельзя не учитывать фактора образования льда на поверхности кабеля и сильных воздушных порывов, движущихся в горизонтальном направлении.
Вначале на электрических опорах размещаются приспособления для крепежных изделий и кабельные ролики для раскатки, затем подводится канат. К нему крепится и протягивается провод, путем разматывания с катушки. На монтажные ролики для раскатки проводов наносится пластиковый защитный слой. Недопустимо контактное касание проводника с грунтом и другими посторонними предметами. Осуществляя натяжение, необходимо контролировать это значение специальными приборами, содержащими измерительные преобразователи. Далее провод снимается с роликов, закрепляется в пролете и делается соединение или линия отводится с помощью соединительных герметичных зажимов.
Изолированные провода создают надежный электрический контакт при помощи специальных шипов на зажимах. Такая конструкция гарантирует безопасность даже при подключении под напряжением. Выполняя фиксацию провода на опорах, применяется анкерное крепление, а монтируя отвод с другого конца, используется настенный кронштейн. При большом расстоянии до дома, устанавливают промежуточную опору с поддерживающей прищепкой.
Технические требования к кабелю
Основное требование - соответствие ГОСТ (Межгосударственному стандарту), или действующим Техническим Условиям. Производиться изделия должны в соответствии с утвержденной технологической документацией.
Провода и кабели, жилы этих изделий для монтажных и эксплуатационных условий должны иметь полное соответствие ГОСТ 22483. Для использования в условиях повышенного напряжения применяются изделия с изолированными жилами по ГОСТ 23286. В условиях пониженных температурных характеристик подходит продукция в соответствии ГОСТ 15150. Маркируется совокупность продуктов по требованиям ГОСТ18690.

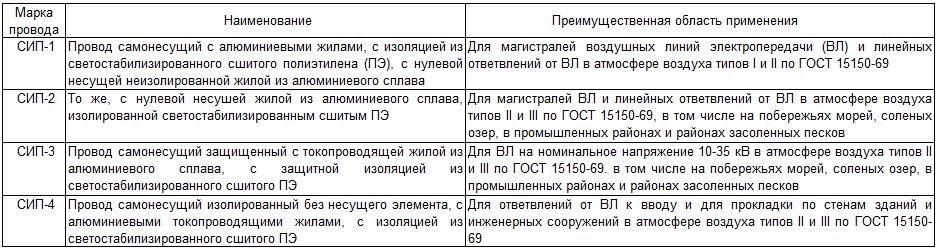

В таблицах отмечаются марки кабеля, наименования проводов, сфера использования (преобладаюшая).
- Температурные эксплуатационные показатели находятся в диапазоне от - 60* С до +50* С;
- Реализуются изделия в умеренных и холодных климатических условиях;
- Монтаж возможен при температуре до -20* С;
- Гарантийный срок эксплуатации – 5 лет, а заявленный срок службы – до 45 лет;
- Допускается изгиб кабеля при монтажных работах и на опорах в радиусе не менее 10-кратного наружного диаметра провода;
- Жилы, проводящие ток, могут нагреваться в рабочем режиме, но не выше +90*С, а в случае короткого замыкания – до +250*С.
Преимущества кабеля СИП:
Достоинства СИП заключаются:- Отсутствии присущего неизолированным линиям риска переплетения проводов.
- Уменьшении ширины полосы отчужденной земли.
- Снижении расходов на эксплуатацию до 80%.
- Проблематичности незаконного подключения с целью кражи электрической энергии.
- Долгосрочном пользовании, устойчивости к воздействию окружающей среды и механическим повреждениям.
- Наиболее востребованы провода СИП-3, имеющие сечение 1х50, 1х70, 1х95. Аналоги иностранного производства – провода SAX и PAS.
Технология производства СИП
Производственные технологии сопряжены с такой особенностью как кабели 1-жильные или многожильные, где увеличивается число производственных этапов (добавляется процесс соединения проводов способом скрутки, а, следовательно, включаются в рабочий момент специальные машины).
Кабельные изделия характеризуются разностью между длиной провода и величиной его диаметра (поперечного размера). Числовое значение длины может исчисляться в метрах, даже километраже. А показатели диаметра – в пределах сантиметров. От этого обстоятельства зависит конструкция и технология производства. Выходящий с поточной линии продукт должен обладать такой особенностью как гибкость. Кабель СИП необходимо в ходе монтажа сматывать, наматывать на барабаны и др., разматывать.
В производственном процессе присутствуют такие моменты:
Волочение – это обработка, основанная на протягивании изделия через отверстие круглой формы с сечением меньшим, чем поперечное сечение данной заготовки.
Старение проволоки рассматривается, как метод повышения способности исходного материала сопротивляться разрушению. Основой в обработке сплавов считаются цветные металлы Al, Mg, Cu, Ni и др. Используется специальная электрическая печь.
Скрутка проводов – один из простейших и опаснейший методов соединения. В нормативных носителях информации в России не представляется такой способ из-за высокой пожароопасности. Однако правильно сделанная скрутка мало отличается по качеству от неразъемного соединения, произведенного сварочным аппаратом.
На российских заводах применили новый метод производства компактированной жилы проводящей ток. Отличие заложено в уплотнении и придании необходимой формы каждой проволоке с последующей укладкой по завиванию.
Изолированность жил производится на специализированной линии. Она оборудована разными устройствами и системами для приготовления материалов, дозирования их, осуществления контроля в автоматическом режиме и удержания обозначенного диаметра проводника.
Прошивка полиэтиленовой изоляции. Эта манипуляция проводится в горячей воде. Температурный показатель контролируется и регулируется. В результате достигается желаемый эффект.
Приемо-сдаточный эксперимент осуществляется на испытательном центре участка СИП согласно требованиям технических обязательств.
Основные производители
Несколько крупных производителей кабельной продукции (кабель СИП в том числе) объединены в холдинг «Севкабель», которые обеспечивают российские регионы, страны СНГ и Европы высококачественными изделиями. Основное производство и ведение собственных исследовательских работ сосредоточено в Санкт-Петербурге.
История Московского кабельного завода началась в 1878 году. Это был первый кабельный завод в России. Крупнейшее предприятие с современным названием «Москабель» способен обеспечить сертифицированной продукцией, силовыми кабелями (марки ВВГ, КГ, ВВГнг и др.)не только российский, но и зарубежные рынки. Изделия проходят систему стандартов ГОСТ Р ИСО 9001-2001, проверяется соответствие экологическим нормам безопасности.
Завод заслуженно получил много сертификатов, в их числе разрешительный документ от Министерства Обороны РФ.
Камский кабель производит кабельно-проводниковые изделия. Это российское предприятие придерживается принципа честной конкуренции и чистого рынка. Коллектив активно работает с потребителями, сотрудничает с государственными учреждениями и отраслевыми сообществами по раскрытию продукции низкого качества, не соответствующего ГОСТ.
На рынке по производству кабельных проводниковых товаров в числе лидеров числится завод «Людиновокабель», расположенный в Калужской области г.Людиново. Высоким качественным уровнем отличается продукция этой компании. На производстве работает более полутысячи сотрудников. Завод является крупным плательщиком налогов, градообразующим предприятием, входит в список системообразующих производственных учреждений.
В стране большое количество действующих предприятий, компаний. Среди них ООО «Энергокомплект МФ», Домодедово, ЗАО «Балткабель» в г. Санкт-Петербурге и другие.
