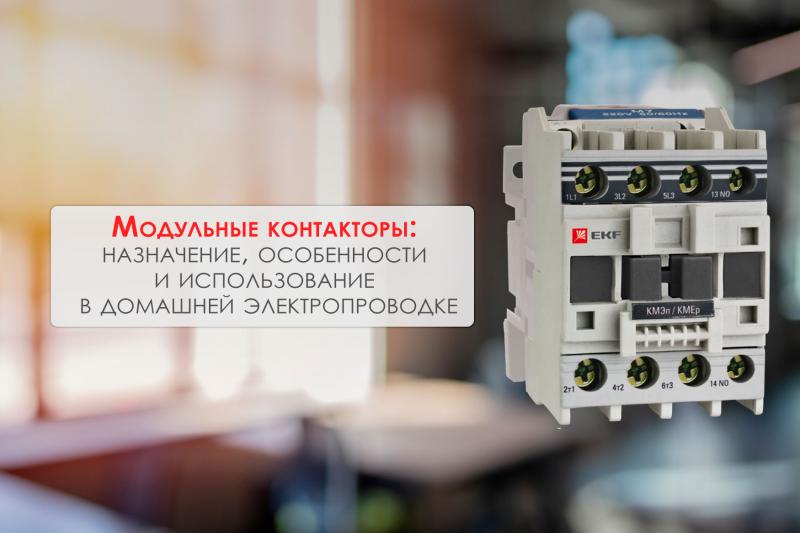

Модульные контакторы: назначение, особенности и использование в домашней электропроводке
Конструкция и принцип работы
Основу устройства составляет электромагнитная система. Когда на неё подаётся напряжение, образуется магнитное поле которое притягивает якорь и замыкает силовые контакты. Когда питание катушки отключается, пружина возвращает якорь в исходное положение, размыкается цепь. Это гарантирует надёжное и контролируемое размыкание системы.
Дополнительные пары контактов вводятся в конструкцию для построения дополнительных схем:
- нормально замкнутые (NC) - размыкаются при срабатывании;
- нормально разомкнутые (NO) - замыкаются, когда поступает сигнал.
Особенности модульных контакторов
Особенности контакторов, выполненных в модульном исполнении — это компактный вариант, выполненный в корпусе, который можно установить на стандартную DIN-рейку. Это делает их совместимыми с другими аппаратами — автоматическими выключателями, реле напряжения, УЗО и т. д.
Основные параметры:
• номинальный ток до 100 А;
• рабочее напряжение до 660 В;
• высокая износостойкость за счёт оптимизированной конструкции.
В отличие от пускателей старого образца, модульные контакторы работают тише и создают меньше колебаний. Их компактность позволяет организовать аккуратный и логичный монтаж внутри распределительных щитов, сохраняя общую функциональность.
Важные замечания по эксплуатации
Следует помнить, что контактор не является защитным устройством. Его задача — включение и отключение электрических цепей в нормальных режимах работы. За защиту от перегрузок и коротких замыканий отвечают автоматы или предохранители, которые обязательно должны устанавливаться в схеме.
При использовании контактора для запуска электродвигателя, то дополнительно к контактору включают реле защиты от перегрева. Оно отключает электропитание при перегреве или превышении допустимого тока.
Применение в быту и домашней электропроводке
Модульные контакторы находят широкое применение в жилых домах и квартирах. Их используют для:
- Автоматизации отопления. Электрические конвекторы или тёплые полы можно включать по сигналу термореле. Контактор в этом случае подаёт питание на нагрузку при понижении температуры ниже заданного уровня.
- Управления насосами. Например, в системах водоснабжения со скважинным насосом контактор может работать в связке с реле давления, обеспечивая автоматический запуск и остановку.
- Контроля освещения. Контактор позволяет централизованно управлять уличным или декоративным освещением. С помощью таймера или фотореле свет включается и выключается без участия человека.
- Организации вентиляции. Системы приточно-вытяжной вентиляции или кондиционирования часто требуют надёжной коммутации. Контактор справляется с этой задачей значительно лучше обычного выключателя.
- Автоматического ввода резерва (АВР). В домах с генератором или ИБП модульные контакторы позволяют реализовать схему автоматического переключения на резервное питание при отключении основной линии.
- Управления электродвигателями. Помимо стандартного включения/выключения, возможны схемы, которые меняют вращение двигателя в противоположную сторону.
Монтаж и подключение
Установка модульного контактора осуществляется следующим образом:
- Отключение питания. Это обязательный шаг, гарантирующий безопасность.
- Определение места на DIN-рейке. Аппарат должен располагаться удобно для подключения и обслуживания.
- Фиксация. Защёлка фиксируется на рейке с помощью встроенного механизма.
- Подключение силовых контактов. Обычно это клеммы, обозначенные как L (фаза) и N (ноль).
- Подключение управляющей обмотки. Её выводы маркируются как A1 и A2.
- Проверка надёжности соединений. Соединения должны быть хорошо зажаты.
Требования к безопасности
Несмотря на простоту установки, необходимо строго соблюдать правила:
- использовать провода подходящего сечения;
- проверять соответствие номиналов аппарата нагрузке;
- не допускать нагрева клемм;
- при сомнениях обращаться к квалифицированному электрику.
